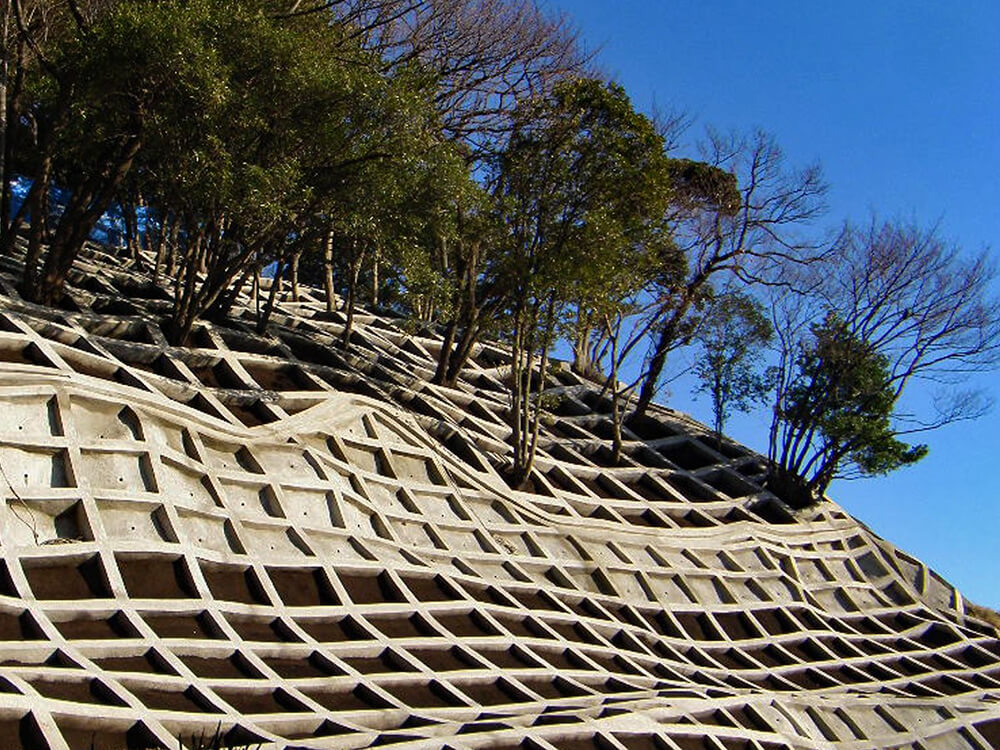

特徴

• 1.地山に合わせた法枠

  金網型枠は加工しやすいため、地山に合わせた形に調整することができます。また、地山に直接モルタルを吹付するため、一体化します。

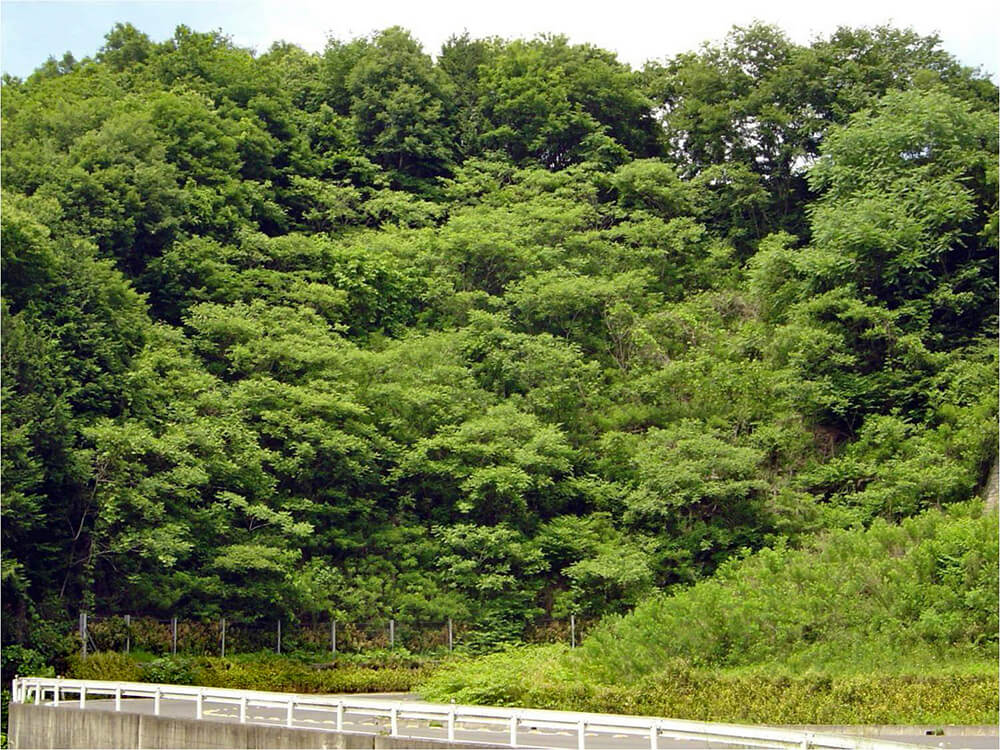

• 2.緑化により自然景観を保持

  植生基材吹付工・植生マット工・植生土のう工などの緑化工と併用することで、自然な景観を保つことができます。

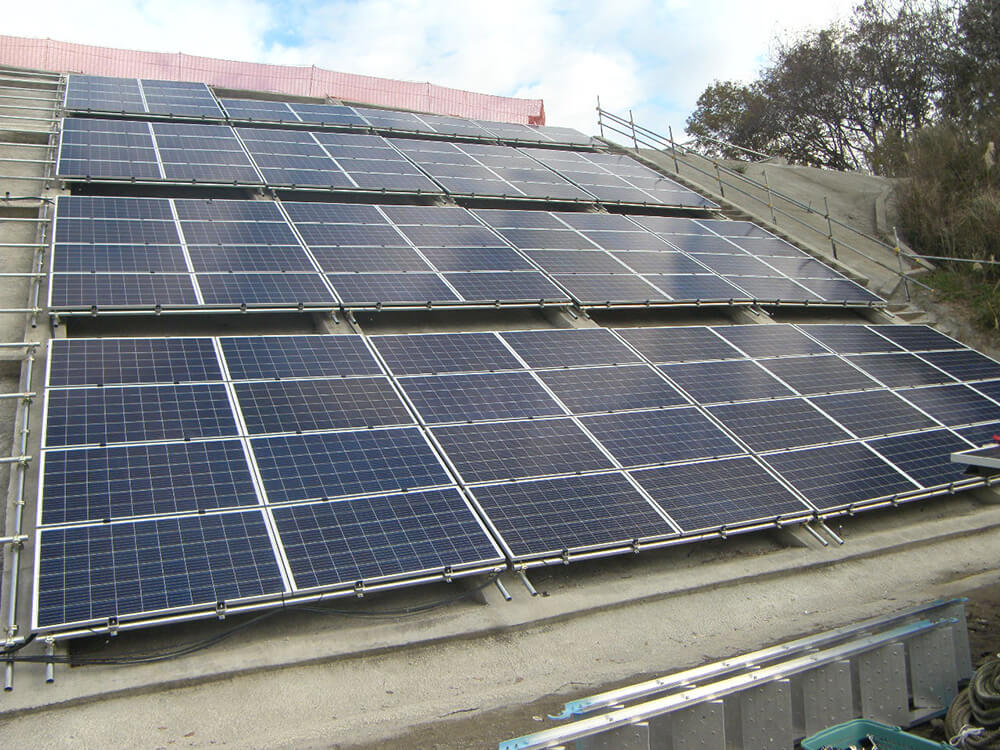

• 3.斜面上での太陽光発電も可能

  補強した斜面に太陽光パネルを設置することも可能です。

  補強後法面を活用した太陽光発電PDF


閉じる

適用箇所

• 1.小規模な崩壊の防止・緑化が必要な箇所

  フリーフレーム工法はのり面の補強や緑化の基礎となる工法です。
  小規模な崩壊に対して抑制する効果があります。



• 2.大きい崩壊・地すべりの防止が必要な箇所

  フリーフレーム工法はグラウンドアンカー工や鉄筋挿入工(ロックボルト工)と併用することでより大規模な崩壊に対しての抑止が可能です。



閉じる

施工手順

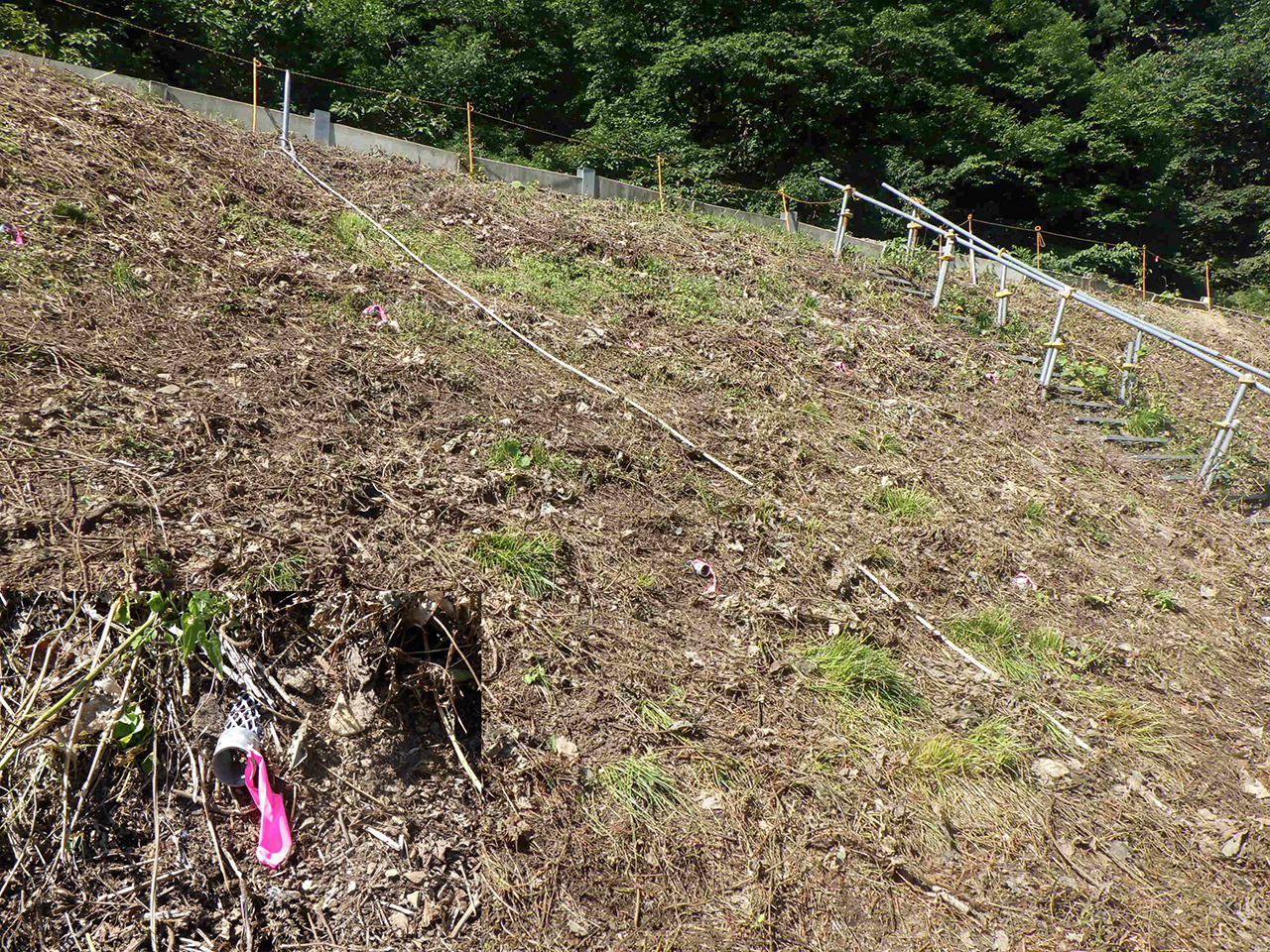

• 1.のり面清掃

  動く石や草、大きい根株などを除去します。

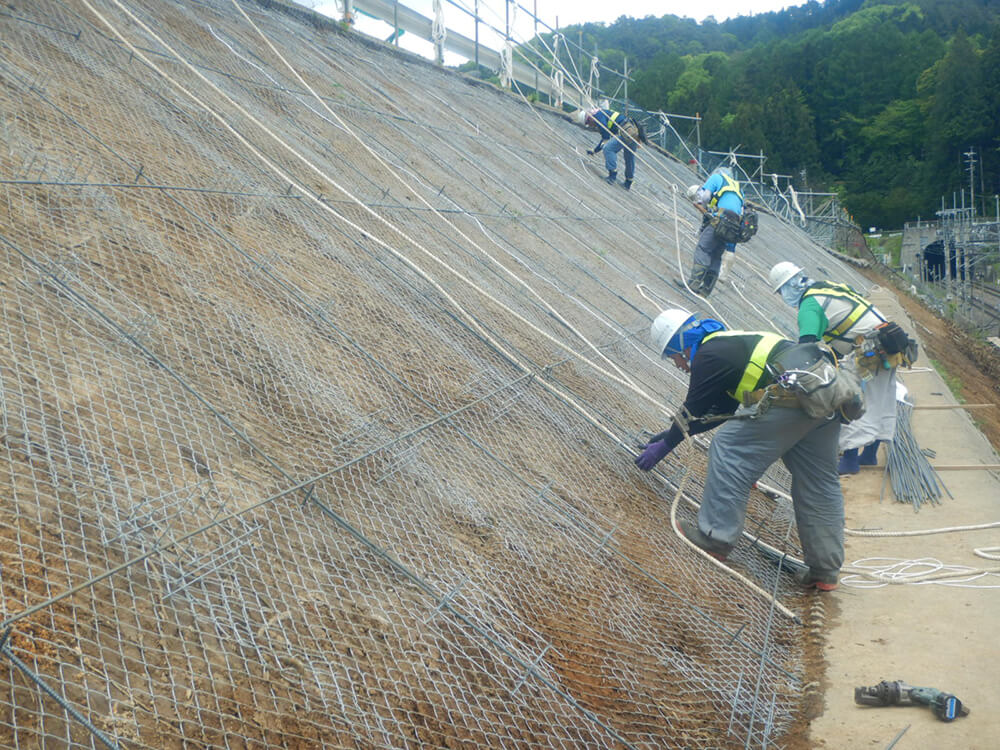

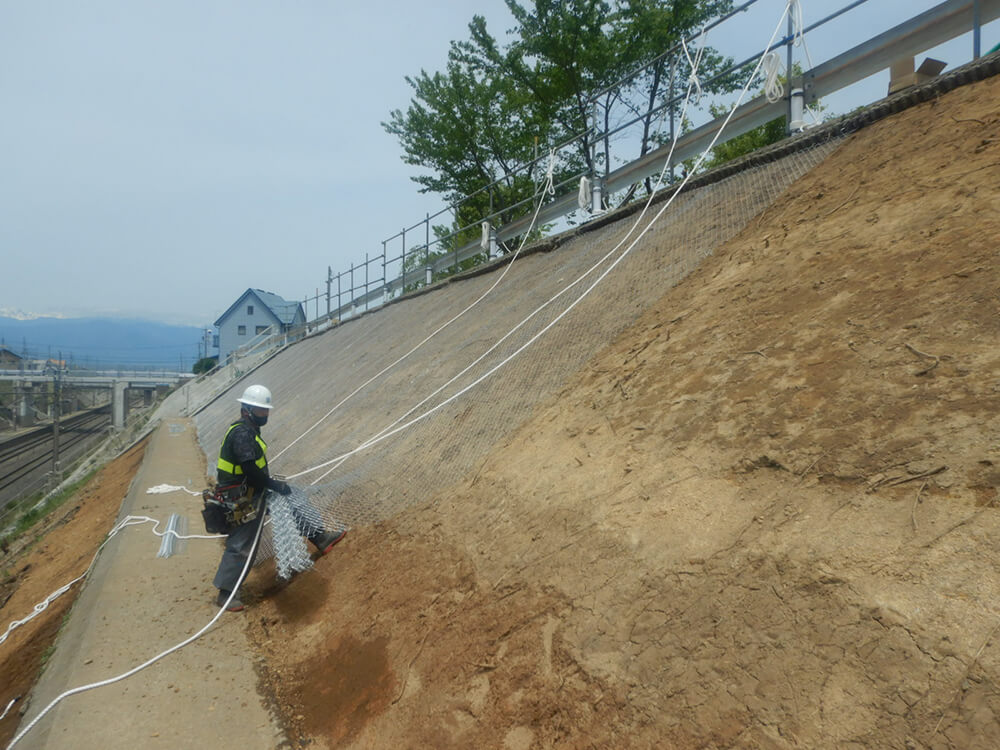

• 2.法枠組み立て

  地山の形状に合わせて型枠を組み立て、鉄筋を結束します。

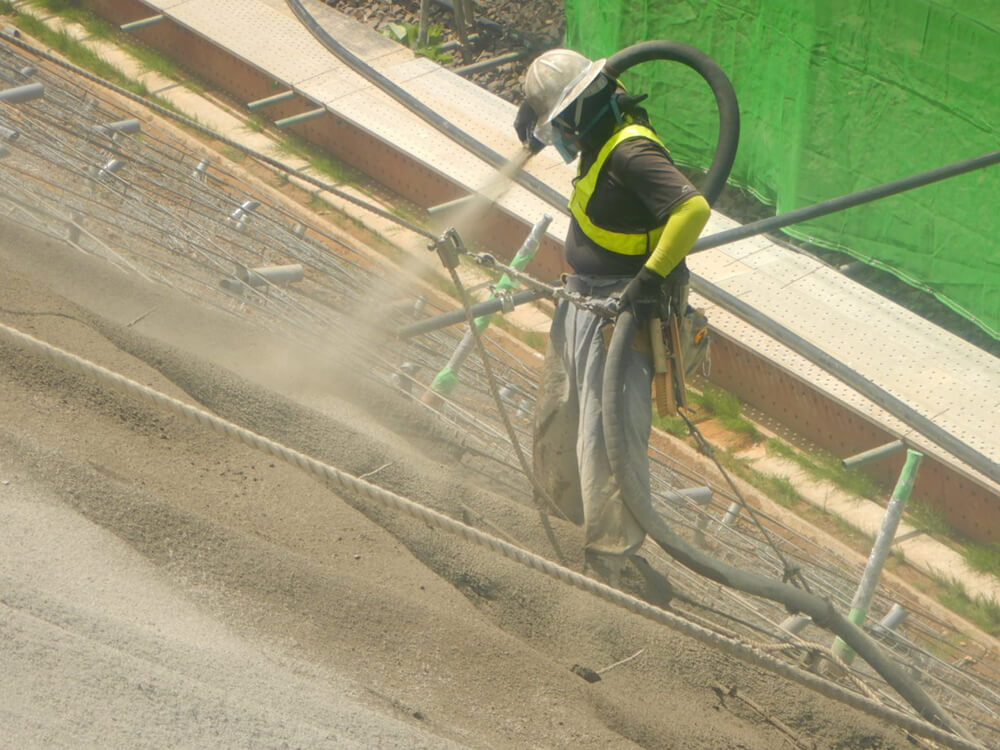

• 3.モルタル吹付

  型枠内にモルタルを吹付し完了です。



• 4.中詰め工

  法枠内にはモルタル吹付工や植生基材吹付工、植生マット工などが施工可能です。



閉じる

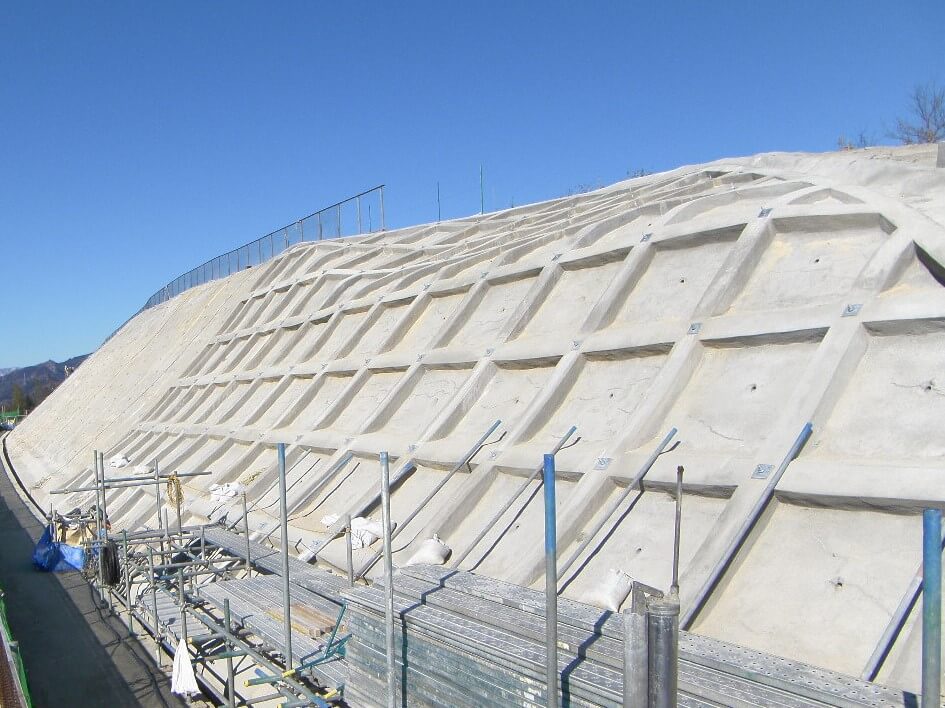

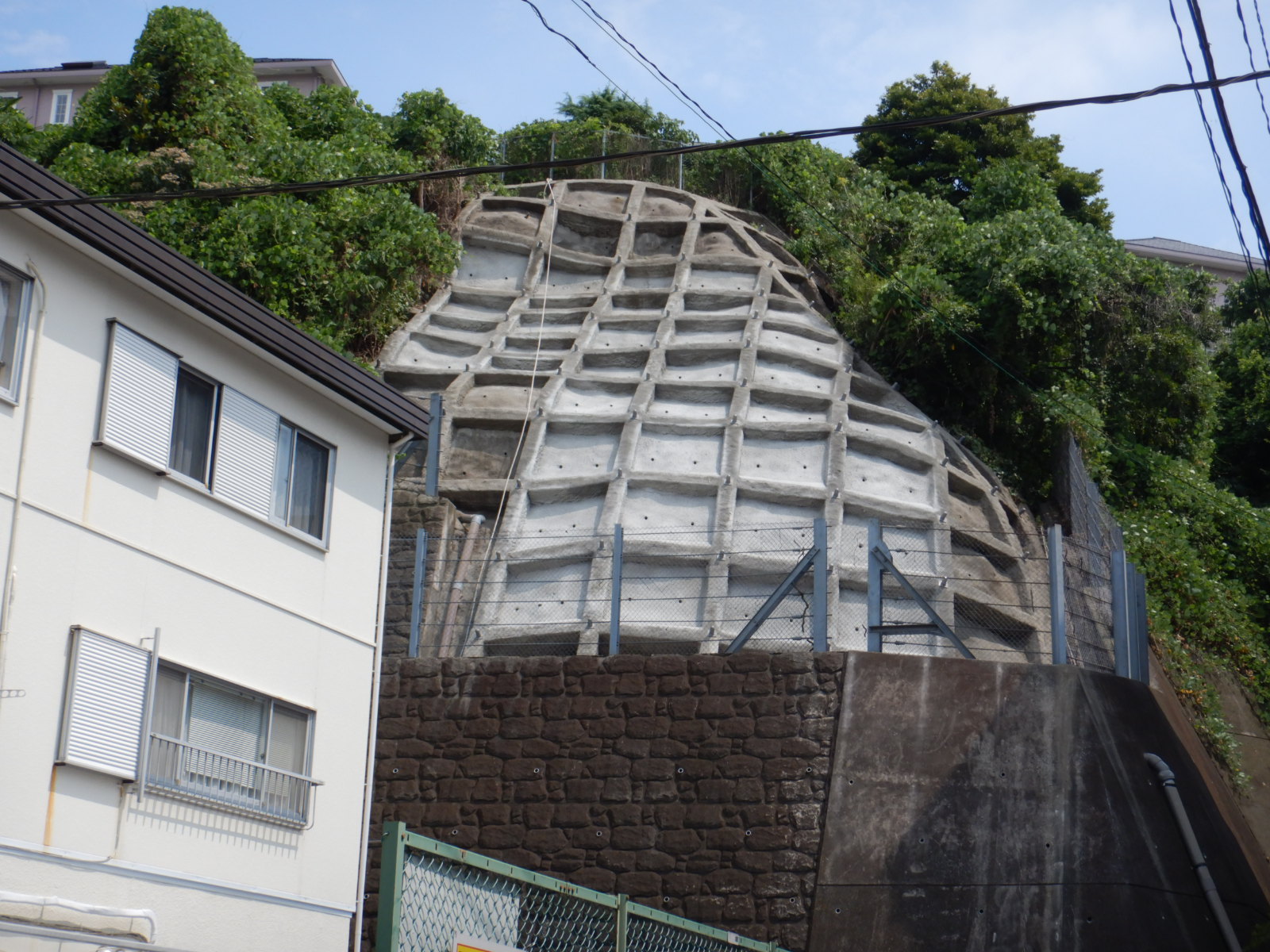

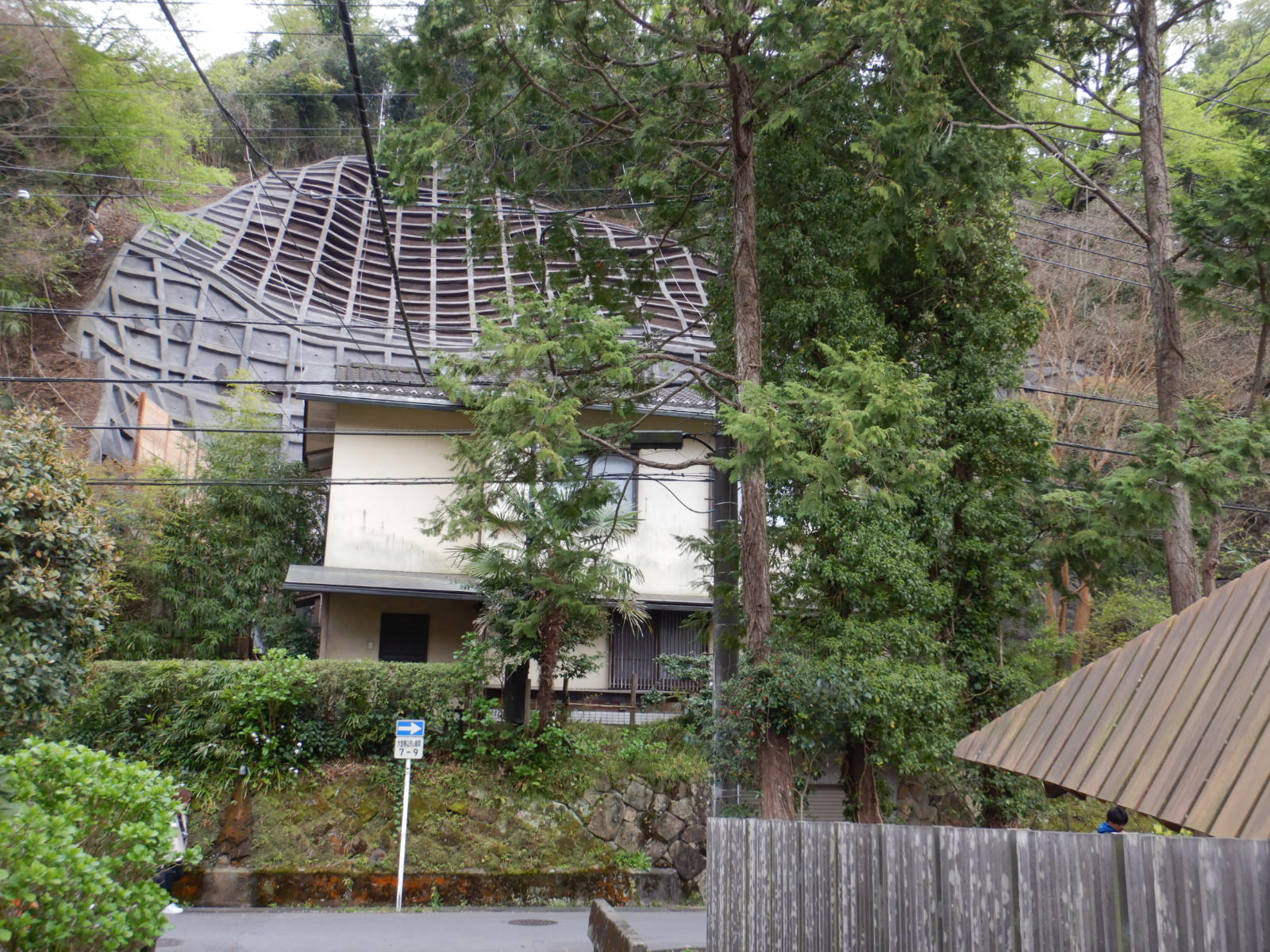

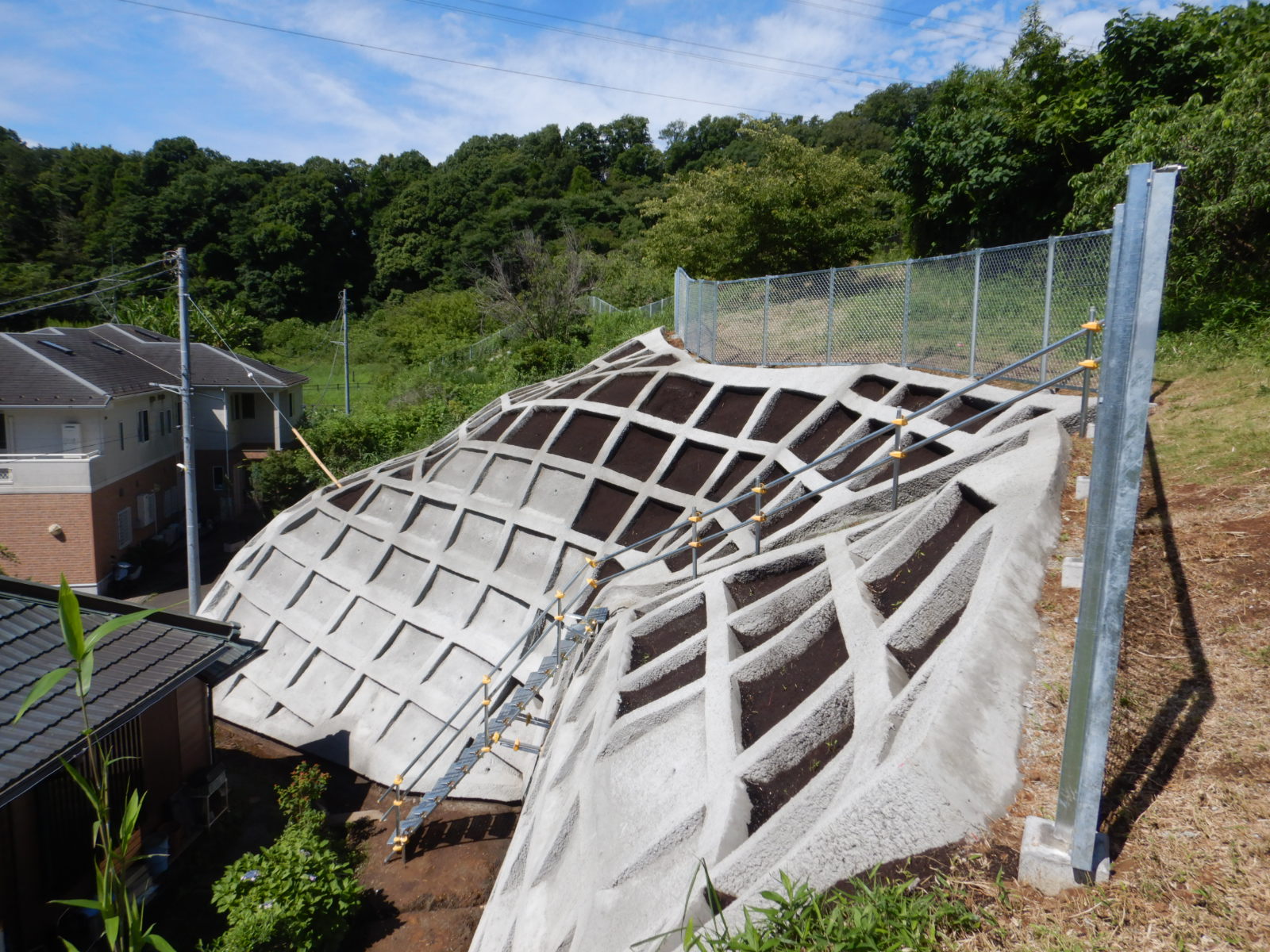

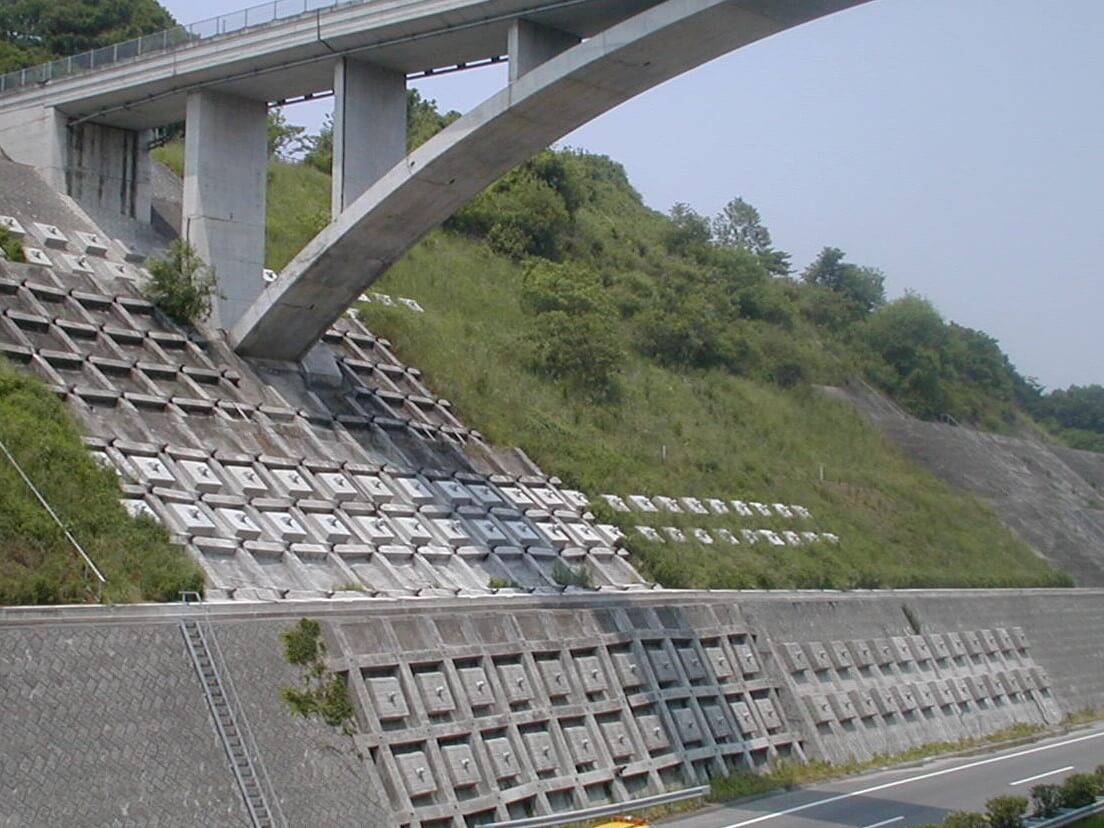

施工完了イメージ

•

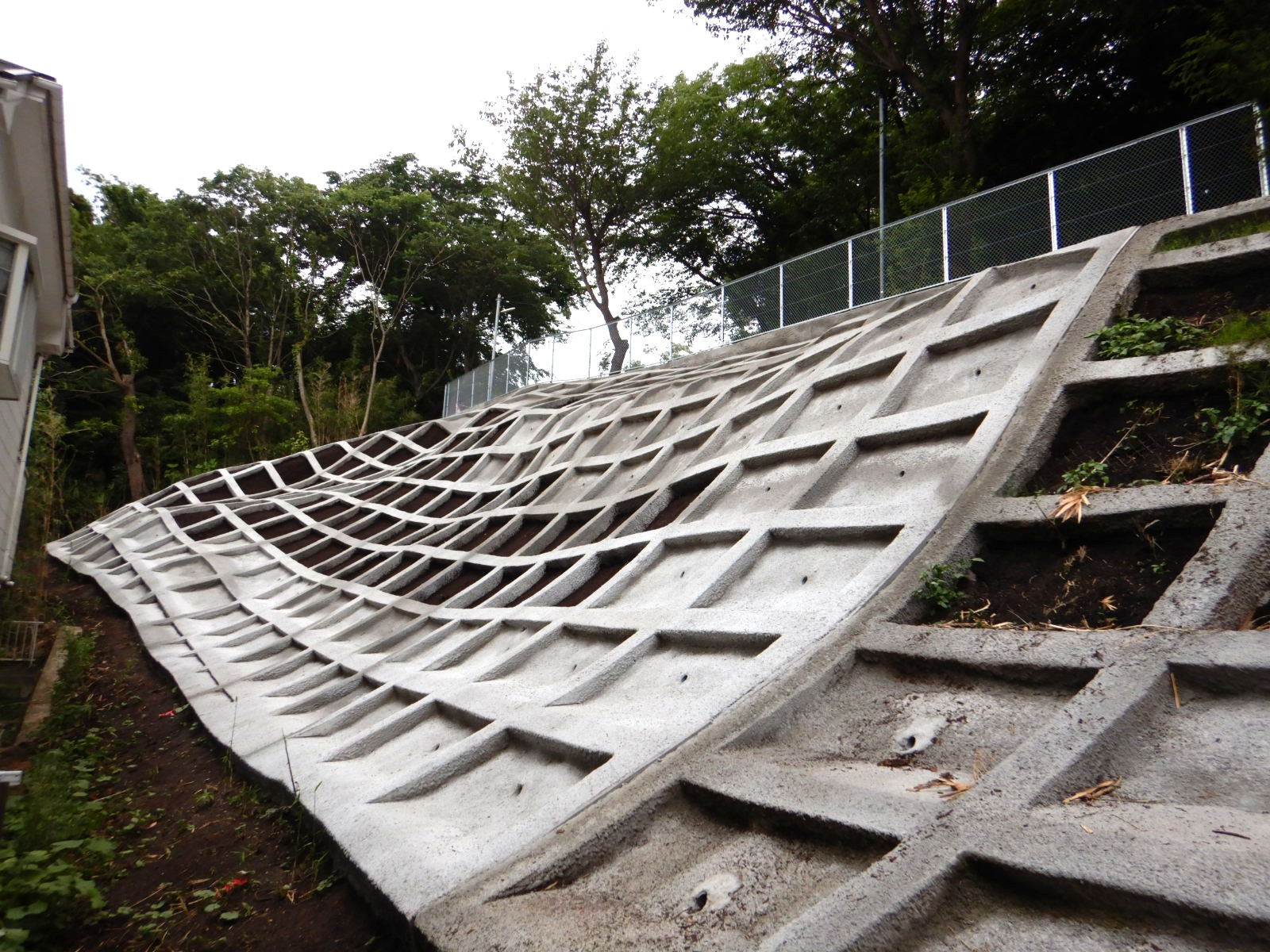

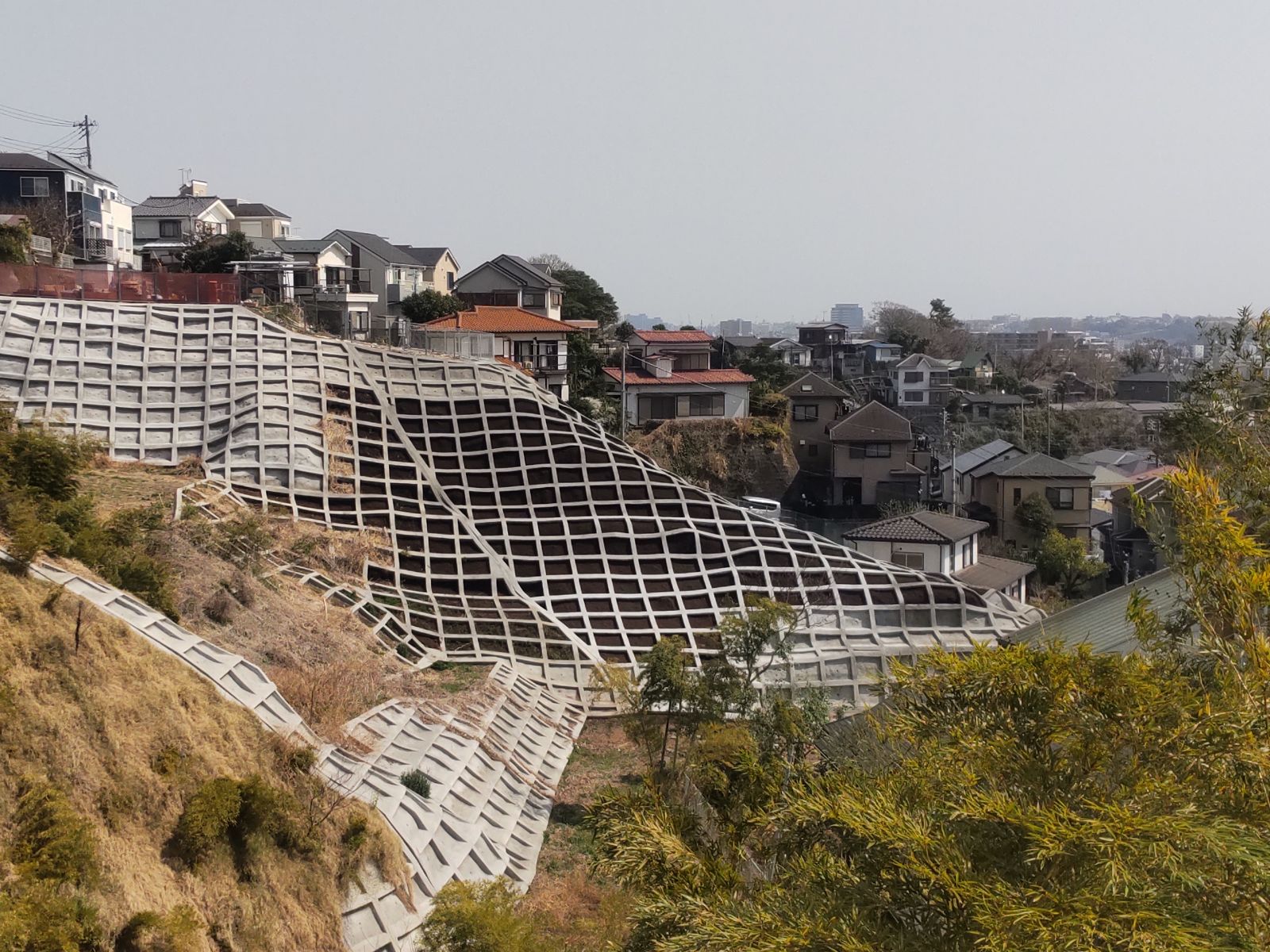

  神奈川県横浜川崎治水事務所発注の急傾斜地崩壊対策工事(2019年施工)
  本工事は、関係地権者などの地元と良好な関係を保ち、現場状況の変化にも臨機に対応しながら工事を進め、良好な出来形の工事目的物を完成させたことで知事表彰を受賞した。

閉じる

特徴

• 1. 美観・景観が良好

  植物に適した植生基盤が確保できるため、植物の繁茂により美観・景観に優れています。

• 2. 斜面勾配に応じた施工対応が容易

  支持接続金具の設置位置により、斜面勾配1:0.3、1:0.5、1:0.8に対応した施工ができます。

• 3. 斜面不陸への対応が容易

  柔軟性に優れたクリンプ金網により構成されているため、斜面の不陸に沿った施工ができます。

• 4. 運搬が容易

  軽量で折りたたみが可能なため、運搬性に優れています。

  ※フリーフレーム協会HPより引用

閉じる

適用箇所

• 1. 美観・景観が良好

  植物に適した植生基盤が確保できるため、植物の繁茂により美観・景観に優れています。

• 2. 斜面勾配に応じた施工対応が容易

  支持接続金具の設置位置により、斜面勾配1:0.3、1:0.5、1:0.8に対応した施工ができます。

• 3. 斜面不陸への対応が容易

  柔軟性に優れたクリンプ金網により構成されているため、斜面の不陸に沿った施工ができます。

• 4. 運搬が容易

  軽量で折りたたみが可能なため、運搬性に優れています。

閉じる

施工手順

閉じる

施工完了イメージ

• ①



  施工前



  施工後

• ②



  施工前



  施工後

• ③



  施工前



  施工後

閉じる

特徴

• 1.簡単な組み立て

  フリーフレーム工法と比較し、鉄筋や型枠が少なく、モルタル吹付時に整形するため、施工が容易です。



閉じる

適用箇所

• 1.緩斜面の浸食の防止

  簡易吹付法枠工は、緩勾配な斜面において格子状に張り巡らされた法枠が地山に密着し、凹凸を含む法面を保護します。



閉じる

施工手順

• 1.のり面清掃

  動く石や草、大きい根株などを除去します。
  ラス金網を敷きます。



• 2.法枠組み立て

  地山の形状に合わせて型枠を組み立て、鉄筋を結束します。



• 3.モルタル吹付

  型枠内にモルタルを吹付し完了です。
  法枠内にはモルタル吹付工や植生基材吹付工等が施工可能です。



閉じる

施工完了イメージ

閉じる

特徴

• 1.施工が容易

  ラス金網を敷き、モルタルまたはコンクリートを吹付するのみのため、容易に施工できます。



• 2.規格

  吹付厚さは、のり面の地質、勾配、気象条件等を考慮して決定されています。



閉じる

適用箇所

• 1.斜面保護

  雨水や風による風化で小さい落石が懸念される斜面。



• 2.防草処理

  雑草の繁茂を防ぎたい箇所。
  ・草刈費用削減
  ・火災防止のため



閉じる

施工手順

• 1.のり面清掃

  モルタル・コンクリートの浮き上がりや空洞化につながる石や草、木などを撤去します。



• 2.金網敷設・排水パイプ設置

  モルタル・コンクリートを地山と一体化するために埋設する金網を敷きます。また、背面に水が溜まらないように排水パイプを設置します。



• 3.モルタル・コンクリート吹付

  設計の厚さにモルタル・コンクリートを吹付し、完了です。



閉じる

施工完了イメージ

閉じる

特徴

• 気泡混合軽量盛土

  ｾﾒﾝﾄﾐﾙｸ・ﾓﾙﾀﾙに気泡群を混ぜ合わせることによ り硬化後100〜200μの気泡が均⼀に分布した状 態となる気泡混合軽量土（ｴｱﾐﾙｸ・ｴｱﾓﾙﾀﾙ）を 裏込め材として使用します。



• 様々な用途に合わせたパネルが可能。

  標準のパネルに加え、河川等護岸用の厚型パネル、グラウンドアンカーを併用することのできるアンカー用パネルも揃えております。



  PCWプレート

• パネル＋軽量盛土＋地山の一体化

  パネルと軽量盛土をPCWプレート、地山と軽量 盛土をPCW頭部プレートにより接続することで 強固な⼀体化構造を可能にしています。



  PCW頭部プレート



閉じる

適用箇所

• 道路の拡幅

  基礎底版幅1ｍ(以下でも)施工可能で垂直な壁面を立ち上げることが可能なため、狭小な箇所でも道路を拡幅することができます。



• 落石防止

  落石の危険のある箇所に壁面を構築上部にサンドマットを敷設することで落石のエネルギーを吸収し道路への落下を防止します。



• 老朽橋梁の埋設

  老朽化した橋梁を耐震化した盛土構造物に生まれ変わらせることができます。



閉じる

施工手順

• 法面工

  切土した地山に裏面排水材を設置し、モルタル吹付を行います。
  その後設計に決められた規格の鉄筋挿入工を行います。
  鉄筋挿入工頭部には軽量盛土部と地山を一体化するPCW頭部プレートを設置します。



• 基礎パネル設置

  基礎パネル設置し、カウンターアンカーにより固定します。



• 標準PCWパネル設置

  基礎パネルの上に連結棒鋼を用いて、標準パネルを接続していきます。



• PCWプレート設置

  軽量盛土とパネルを一体化するPCWプレートを設置します。



• 気泡混合軽量盛土打設

  軽量盛土（エアミルク・エアモルタル）を打設します。
  一日に打設できる高さは1ｍとし、打設と壁面の構築を繰り返して行います。
  軽量盛土上部には遮水のため遮水シートまたはシールコンクリート等を設置します。



閉じる

施工完了イメージ

閉じる

特徴

• 地山の変状時にグラウト材と地山の付着力により崩壊を抑止する工法です。
  グラウンドアンカー工と異なり大規模な削孔や緊張が必要ありません。



閉じる

適用箇所

• 1崩壊の恐れのある急傾斜地

  法枠工のみでは対応できない崩壊に対して抑止する工法です。



閉じる

施工手順

• 1.削孔工

  削岩機を用いた人力又はボーリングマシンによる機械で削孔を行います。
  当社では無足場アンカー協会地域会員(東京・神奈川・京都)のため、無足場アンカー工法での削孔も可能です。



• 2.グラウト材を注入

  地山と補強材を接着するグラウト材(セメントミルク)を注入します。



• 3.鉄筋を挿入

  削孔した穴に鉄筋を挿入します。中央に来るようにスペーサーを一定間隔で設置します。

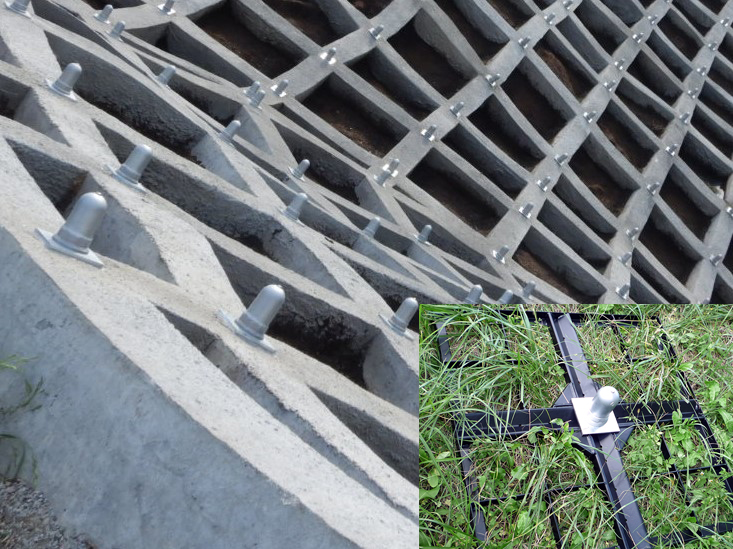

• 4.受圧板設置

  想定される崩壊の規模や地質により、受圧板を設置する。



• 5.頭部にキャップを設置する。

  鉄筋がサビによって劣化しないように頭部にキャップを設置します。



閉じる

施工完了イメージ

•

  フリーフレーム工法＋鉄筋挿入工

閉じる

特徴

• 大規模な崩壊や地すべりに対して安定地盤まで挿入したアンカー体と受圧板により地山に引っ張りをかけることで崩壊を抑止する工法です。
  当社工事部ではフィットフレーム工法以外の他社工法も承ります。



閉じる

適用箇所

• 1崩壊の恐れのある急傾斜地・地すべり地

  法枠工のみや鉄筋挿入工では対応できない崩壊に対して抑止する工法です。



閉じる

施工手順

• 1.削孔工

  ボーリングマシンにより削孔します。



• 2.テンドン挿入

  グラウト材（セメントミルク）を加圧注入します。グラウト材により安定地盤に定着させます。受圧板部と接続するテンドンを挿入します。



• 3.グラウト材注入

  グラウト材（セメントミルク）を加圧注入します。グラウト材により安定地盤に定着させます



• 4.緊張

  テンドンを緊張し、地山に対して引っ張りをかけます。
  頭部にあるフリーフレーム工・受圧板工により面で地山を押さえます。



• 5.頭部処理

  防錆のため頭部キャップをつけて完了です。



閉じる

施工完了イメージ

閉じる

特徴

• 植物との一体化

  メッシュリングの金網がフレキシブルに変形することで樹木の根を阻害せずに絡み合うことで法面安定させます。



• 中詰め材

  現場発生土埋め戻し
  植生基材吹付
  植生土のう
  ぐり石積み
  が適応可能です。



• ソイルダム

  ソイルダムは急勾配な箇所において樹木の生育に必要な土壌量を確保するための植栽棚をメッシュリング内部に設置するものです。



閉じる

適用箇所

• 1.勾配の緩く土壌・岩の露出した斜面

  緩勾配で緑化が必要な箇所。
  気候や地山の土壌条件、勾配、日当たり等の要因により検討が必要です。



• 2.湧水対策

  中詰め材にぐり石を使うことで排水しながら、斜面を安定させます。

閉じる

施工手順

• 1.メッシュリング設置

  メッシュリングを組み立て、アンカーピンで固定します。



• 2.植生工・石積工を行います。

  現場発生土埋め戻し
  植生基材吹付
  植生土のう
  ぐり石積み
  のいずれかを行います。



閉じる

施工完了イメージ

•

  メッシュリング工＋植生基材吹付工

閉じる

特徴

• 植生(厚層)基材吹付工・客土吹付工

  種子と基盤材（バーク等）・浸食防止剤（樹脂）・肥料を混合して吹付する工法です。客土吹付工では土を基盤材として使用する工法です。



• 種子散布工

  種子と接着剤と繊維を混合して、散布する工法です。勾配が緩く、流失しにくい箇所で行います。



• 植生マット工

  種子と肥料、基盤材を含む袋を持つマットを斜面上に敷設します。



• 植生シート工

  種子と肥料を含むシートを斜面上に敷設します。



閉じる

適用箇所

• 1.勾配の緩く土壌・岩の露出した斜面

  緩勾配で緑化が必要な箇所。急勾配な箇所では水や土壌の流出により植物が生育しません。



• 2.法枠工の枠内

  フリーフレームを中心とした法枠工等の緑化基礎工により基盤材の流出を防ぎます。



閉じる

施工手順

• 植生基材吹付工・客土吹付工

  種子と基盤材（バーク等）・浸食防止剤（樹脂）・肥料を混合して吹付します。
  植生基材吹付ではモルタル吹付工と同様の吹付機を使用します。
  客土吹付工ではポンプを用います。



• 種子散布工

  種子と接着剤と繊維を混合してポンプを用いて散布します。



• 植生マット工

  斜面を整形後、植生マットを敷設しアンカーピンで固定します。
  人力での施工です。



• 植生シート工

  種子と肥料の織り込まれたシートを斜面上に敷設する工法です。
  人力での施工です。



閉じる

施工完了イメージ

閉じる

特徴

•

  1. 排水中和機能

  酸性水を排出するとともにセメント成分による中和機能があります。間隙を通過する酸性水の中和が可能です。

  2. エロージョンの抑制

  チップクリートに吹き付けた植生基材とそこで育つ植物の効果で、流出係数を下げることが可能です。

  3. 浸食防止

  雨等による浸食を受けないため、酸性物質を含む粒子の流出を防ぐことが可能です。

  4. 植生基材でさらなる流出係数の低減

  植物が育つことで斜面に降った雨が植生基材に浸透して、チップクリート単独の条件により流出係数を下げることが可能です。酸性水が吹き出すような条件でも、酸性水が流れ出す量を減らすことができます。

  5. 植生基材でチップクリートの劣化抑制

  チップクリートの表面を植生基材で覆うことで、風雨や雪氷の影響が緩和されるため、チップクリートの耐久が高まります。

  6. 建設副産物を利用可能

  従来は産業廃棄物として処分してきた伐採材を有効利用でき、伐採材の処分費用を削減できます。

閉じる

適用箇所

• ・『鉱山の跡地』等の酸性土壌
  ・岩盤やコンクリート擁壁面

  例）難緑化地盤（強酸性土壌、無亀裂岩盤）からなるのり面

閉じる

施工手順

• ①厚ラス張工



• ②アンカーピン打設工



• ③チップ吹付工



• ④チップ吹付完了



• ⑤植生基材吹付工



• ⑥植生基材吹付完了



閉じる

施工完了イメージ

• ①高速道路事例(木更津)



  施工前



  施工後

• ②全景（緑化）



  植生基材吹付後



  施工後

• ③



  施工前



  チップクリート吹付後

閉じる

特徴

• ハーフパイプ工

  盛土による土石流災害があり、盛土の排水対策は重要視されています。
  ハーフパイプは鋼製のため、柔らかい地山の場合では直接打設も可能です。



閉じる

適用箇所

• 1湧水地、盛土の排水が必要な箇所

  自然斜面や切土で地山からの湧水が著しく、崩壊の危険性がある箇所。
  盛土した箇所で雨水が浸透や背面の地山からの湧水により崩壊の危険のある箇所。



閉じる

施工手順

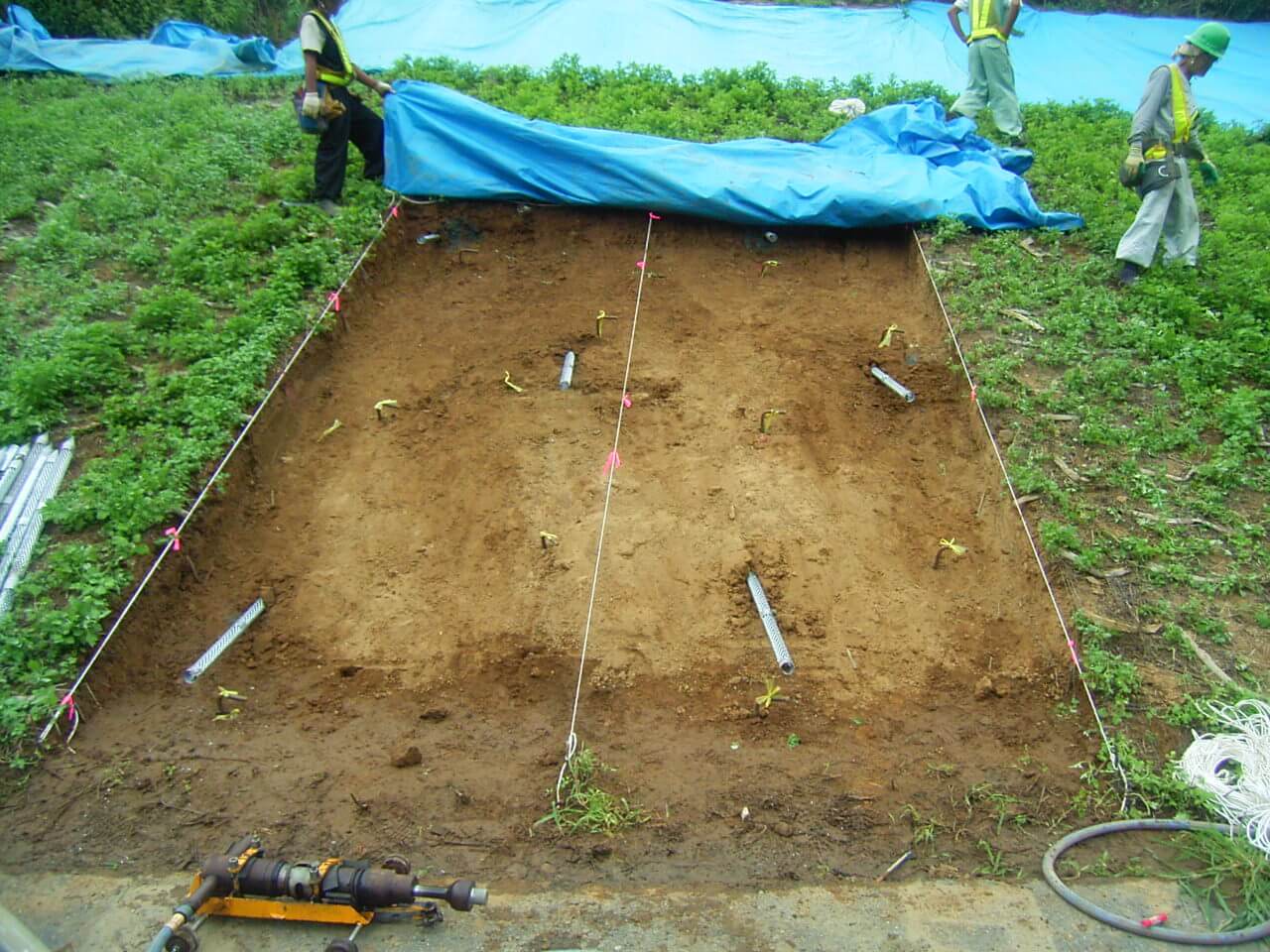

• ボーリングマシンによる削孔（先掘り）

  ボーリングマシンで先に削孔します。
  ハーフパイプはN=5以下の場合では直接打設が可能です。



• 排水管の挿入

  排水管を挿入し、水が出てくることを確認します。



閉じる

施工完了イメージ

閉じる

特徴

1.逆巻施工が可能

切土時崩壊の危険のある斜面を状況に応じて段 階的に切土し、補強しながら掘り下げていくこ とで切土を早く安全に完了できます。

2.専用ナット付プレートによる一体化

擁壁と補強材をナット付プレートにより一体化することで、安定性を高めています。

3.専用埋設型枠による擁壁構築の短縮・省人化

擁壁本体を専用埋設型枠で施工することにより、切土法面上に速やかに擁壁を構築できます。

閉じる

適用箇所

1.切土補強土工が必要な箇所

急勾配な掘削が必要な斜面で切土補強土が行う ことのできる斜面に適用されます。 特に全体切土時に安全が確保できない斜面での 急勾配掘削が必要な箇所で用いられます。

閉じる

施工手順

1.掘削

切土可能な高さまで掘削します。

2.裏面排水材・モルタル吹付工

裏面排水材を設置し、その上に10㎝モルタル吹付工を行います。

3.鉄筋挿入工

鉄筋挿入工を行います。 補強材規格は擁壁本体を含めた設計計算により 決定されます。

4.専用支圧板設置

背面の崩壊を防ぐ専用支圧板を設置し、専用 ナット付プレートを擁壁の中央に来るように設 置します。
必要により、1〜4を繰り返します。

5.基礎工

基礎コンクリートを打設します。

6.埋設型枠組み立て

切土完了後、専用埋設型枠を組み立てます。1回のコンクリート打設可能高さは1.5ｍ以下です。

7.コンクリート打設

専用埋設型枠組み立て後コンクリートを打設します。専用埋設型枠組み立てとコンクリート打設を繰り返し擁壁を構築します。

閉じる

施工完了イメージ

閉じる

特徴

落石発生の可能性が高い斜面全体を、広範囲に対策することができる工法です。優れた捕捉性能で、落下した岩石を法尻まで安全に誘導します。また、部材が軽量で資材運搬等も容易に行う事ができ、迅速に施工することが可能です。

閉じる

適用箇所

落石の恐れのある斜面

広範囲に落石の危険性がある斜面に対し、災害を未然に防護する工法です。

閉じる

施工手順

落石防護網工（覆式）

1.金網張り

金網を施工位置まで運搬し、施工斜面に敷設していく。金網が落下しないようにアンカーピン等で仮止めを行う。

2.アンカー固定

所定の位置にワイヤーロープがくるようにアンカー位置を決定する。削岩機等でアンカーを打設し、注入材によりアンカーを固定する。

3.ワイヤーロープ取付け

アンカー固定後、縦主ロープ→最上段横主ロープ→横主ロープ→縦、横補助ロープの順にワイヤーロープを取り付ける。

4.各部材取付け

ワイヤーロープ交差部にクロスクリップを取り付け、金網とワイヤーロープを連結する為、結合コイルを取り付ける。

閉じる

施工完了イメージ

•

  落石防護網工（覆式）
